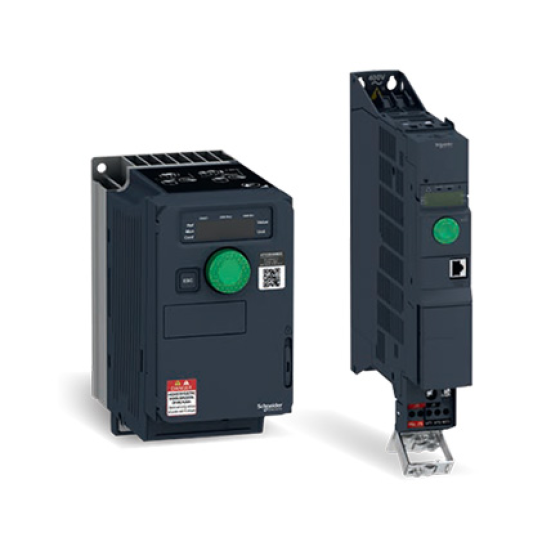

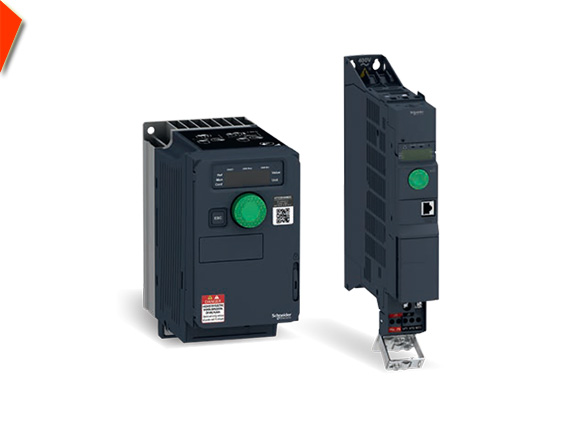

Biến tần ATV320 Schneider
-
3
-
Biến tần Schneider ATV 320 – (inverter ATV320) có nhiều ưu điểm tiện lợi, thay thế cho 2 dòng biến tần ATV312 và ATV32.
Ưu điểm:
- Điều khiển động cơ đồng bộ và không đồng bộ 3 pha
- Gồm 2 dòng compact và book công suất 0.18kW - 15kW
- Khả năng quá tải khi điều khiển vòng hở lên đến 200% momen định mức
- Tích hợp sẵn chức năng ATV Logic
- Tích hợp các chức năng đảm bảo an toàn cho máy móc
-
Đặc tính nổi bật của biến tần ATV320 Schneider
- Dòng biến tần ATV312 dùng cho động cơ không đồng bộ 1 pha hay 3 pha 220Vac có công suất từ 0.18KW – 15KW.
- Chức năng tự động dò thông số “auto-tuning”
- Chức năng hãm
- Chức năng bảo vệ nhiệt theo công thức I2t.
- Tích hợp bộ lọc EMC
- Tích hợp hình thức giao tiếp mạng kiểu Modbus, CANopen, Profibus DP, Device NET, Ethernet, Powerlink,…
- PID tích hợp, +/- tốc độ, điều khiển đến 16 cấp tốc độ với 6 logic input
- Chức năng ATV logic có thể lập trình lên đến 50 khối chức năng
- Có thể gắn thêm braking Unit, Line Choke, Motor Choke, Addition EMC filters, Speed monitoring module…
-
Ưu điểm
Với kích thước nhỏ gọn hợp lý, dễ cài đặt, vận hành và tích hợp tốt hơn. Nhờ đó, hoạt động ổn định và đáp ứng được cho những phụ tải hoạt động liên tục. Tuổi thọ cao, tiết kiệm năng lượng, tập trung vào tiết kiệm chi phí: Giảm chi phí đầu tư, hoàn vốn đầu tư nhanh (tiết kiệm năng lượng). Giá thành hợp lý, thích hợp cho nhiều ứng dụng.
Thông số cơ bản
- Nguồn cấp: 1 pha 200Vac - 240Vac 50/60Hz. Trong đó, 3 pha 200Vac – 240Vac 50/60Hz, 3 pha 380Vac – 500Vac 50/60Hz.
- Dải tần số ngõ ra từ 0 – 599Hz.
- Một cặp tiếp điểm cho phép kết nối với tải 2A – 5A, điện áp 250Vac hoặc 30Vdc.
- Với công suất chế tạo từ 0.18 đến 15kW, khả năng chịu tải lên đến 200%.
-
Chức năng
Với chức năng bảo vệ động cơ, đổi chiều, chạy PID, chức năng hãm, điều khiển thông qua truyền thông, tích hợp sẵn chức năng ATV logic,…Biến tần ATV320 Schneider có thể lập trình lên đến 50 khối chức năng. Phát hiện lỗi hệ thống ngay lập tức như đứt đai, bơm chạy khô, pha thất bại, v.v.
Bảo trì phòng ngừa để giảm chi phí: cảnh báo lỗi, thời gian vận hành,... Giám sát tiêu thụ năng lượng. Được thiết kế cho các tòa nhà: chế độ, giám sát van điều tiết, cơ khí bảo vệ, vv.
Ứng dụng
Biến tần ATV320 Schneider thường được ứng dụng trong nhiều lĩnh vực như: Ngành dệt, nhuộm, nhựa, máy thông gió sưởi ấm và điều hòa không khí, bộ phận làm mát không khí, đơn vị xử lý không khí mái nhà đơn vị hàng đầu: khối thông gió.
Được lắp đặt cho mọi công trình có máy bơm, kiểm soát cổng, xử lý vật liệu, quạt hút/đẩy, máy nén khí, băng tải, thiết bị nâng hạ, máy cán kéo, máy ép phun, máy cuốn/nhả, máy trộn, máy quay li tâm, cải thiện khả năng điều khiển của các hộp số, thay thế cho việc sử dụng cơ cấu điều khiển vô cấp truyền thông trong máy công tác.
Trong công nghiệp, biến tần ATV320 Schneider được sử dụng rộng rãi từ các ứng dụng đơn giản như bơm/quạt, băng tải... đến các ứng dụng phức tạp đòi hỏi độ chính xác cao như cẩu trục, thang máy. Cách dùng biến tần là lí do tất yếu, đáp ứng được yêu cầu về công nghệ, cải thiện công suất.
Có mặt ở hầu hết các hệ thống cần đồng bộ tốc độ, giống như ngành giấy, dệt, bao bì nhựa, in, thép... hay ứng dụng điều khiển lưu lượng hay áp suất, tương tự như lĩnh vực nước, khí nén.
| Mã sản phẩm | Quy cách phổ biến |
| ATV320U02M2C |
Biến Tần ATV320 0.18kW 1P 1kA 200…240VACCông suất: 0.18kW, Mã lực: 0.25HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U04M2C |
Biến Tần ATV320 0.37kW 1P 1kA 200…240VACCông suất: 0.37kW, Mã lực: 0.5HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U06M2C |
Biến Tần ATV320 0.55kW 1P 1kA 200…240VACCông suất: 0.55kW, Mã lực: 0.75HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U07M2C |
Biến Tần ATV320 0.75kW 1P 1kA 200…240VACCông suất: 0.75kW, Mã lực: 1HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U11M2C |
Biến Tần ATV320 1.1kW 1P 1kA 200…240VACCông suất: 1.1kW, Mã lực: 1.5HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U15M2C |
Biến Tần ATV320 1.5kW 1P 1kA 200…240VACCông suất: 1.5kW, Mã lực: 2HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U22M2C |
Biến Tần ATV320 2.2kW 1P 1kA 200…240VACCông suất: 2.2kW, Mã lực: 3HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U02M3C |
Biến Tần ATV320 0.18kW 3P 5kA 200…240VACCông suất: 0.18kW, Mã lực: 0.25HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U04M3C |
Biến Tần ATV320 0.37kW 3P 5kA 200…240VACCông suất: 0.37kW, Mã lực: 0.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U06M3C |
Biến Tần ATV320 0.55kW 3P 5kA 200…240VACCông suất: 0.55kW, Mã lực: 0.75HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U07M3C |
Biến Tần ATV320 0.75kW 3P 5kA 200…240VACCông suất: 0.75kW, Mã lực: 1HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U11M3C |
Biến Tần ATV320 1.1kW 3P 5kA 200…240VACCông suất: 1.1kW, Mã lực: 1.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U15M3C |
Biến Tần ATV320 1.5kW 3P 5kA 200…240VACCông suất: 1.5kW, Mã lực: 2HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U22M3C |
Biến Tần ATV320 2.2kW 3P 5kA 200…240VACCông suất: 2.2kW, Mã lực: 3HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U30M3C |
Biến Tần ATV320 3kW 3P 5kA 200…240VACCông suất: 3kW, Mã lực: 4HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U40M3C |
Biến Tần ATV320 4kW 3P 5kA 200…240VACCông suất: 4kW, Mã lực: 5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 200…240VAC, Compact |
| ATV320U55M3C |
Biến Tần ATV320 5.5kW 3P 22kA 200…240VACCông suất: 5.5kW, Mã lực: 7.5HP, 3 Pha, Dòng cắt: 22kA, Điện áp 200…240VAC, Compact |
| ATV320U75M3C |
Biến Tần ATV320 7.5kW 3P 22kA 200…240VACCông suất: 7.5kW, Mã lực: 10HP, 3 Pha, Dòng cắt: 22kA, Điện áp 200…240VAC, Compact |
| ATV320D11M3C |
Biến Tần ATV320 11kW 3P 22kA 200…240VACCông suất: 11kW, Mã lực: 15HP, 3 Pha, Dòng cắt: 22kA, Điện áp 200…240VAC, Compact |
| ATV320D15M3C |
Biến Tần ATV320 15kW 3P 22kA 200…240VACCông suất: 15kW, Mã lực: 20HP, 3 Pha, Dòng cắt: 22kA, Điện áp 200…240VAC, Compact |
| ATV320U04N4C |
Biến Tần ATV320 0.37kW 3P 5kA 380…500VACCông suất: 0.37kW, Mã lực: 0.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U06N4C |
Biến Tần ATV320 0.55kW 3P 5kA 380…500VACCông suất: 0.55kW, Mã lực: 0.75HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U07N4C |
Biến Tần ATV320 0.75kW 3P 5kA 380…500VACCông suất: 0.75kW, Mã lực: 1HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U11N4C |
Biến Tần ATV320 1.1kW 3P 5kA 380…500VACCông suất: 1.1kW, Mã lực: 1.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U15N4C |
Biến Tần ATV320 1.5kW 3P 5kA 380…500VACCông suất: 1.5kW, Mã lực: 2HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U22N4C |
Biến Tần ATV320 2.2kW 3P 5kA 380…500VACCông suất: 2.2kW, Mã lực: 3HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U30N4C |
Biến Tần ATV320 3kW 3P 5kA 380…500VACCông suất: 3kW, Mã lực: 4HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U40N4C |
Biến Tần ATV320 4kW 3P 5kA 380…500VACCông suất: 4kW, Mã lực: 5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U02M2B |
Biến Tần ATV320 0.18kW 1P 1kA 200…240VACCông suất: 0.18kW, Mã lực: 0.25HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U04M2B |
Biến Tần ATV320 0.37kW 1P 1kA 200…240VACCông suất: 0.37kW, Mã lực: 0.5HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U06M2B |
Biến Tần ATV320 0.55kW 1P 1kA 200…240VACCông suất: 0.55kW, Mã lực: 0.75HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U07M2B |
Biến Tần ATV320 0.75kW 1P 1kA 200…240VACCông suất: 0.75kW, Mã lực: 1HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U11M2B |
Biến Tần ATV320 1.1kW 1P 1kA 200…240VACCông suất: 1.1kW, Mã lực: 1.5HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U15M2B |
Biến Tần ATV320 1.5kW 1P 1kA 200…240VACCông suất: 1.5kW, Mã lực: 2HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U22M2B |
Biến Tần ATV320 2.2kW 1P 1kA 200…240VACCông suất: 2.2kW, Mã lực: 3HP, 1 Pha, Dòng cắt: 1kA, Điện áp 200…240VAC, Compact |
| ATV320U04N4B |
Biến Tần ATV320 0.37kW 3P 5kA 380…500VACCông suất: 0.37kW, Mã lực: 0.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U06N4B |
Biến Tần ATV320 0.55kW 3P 5kA 380…500VACCông suất: 0.55kW, Mã lực: 0.75HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U07N4B |
Biến Tần ATV320 0.75kW 3P 5kA 380…500VACCông suất: 0.75kW, Mã lực: 1HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U11N4B |
Biến Tần ATV320 1.1kW 3P 5kA 380…500VACCông suất: 1.1kW, Mã lực: 1.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U15N4B |
Biến Tần ATV320 1.5kW 3P 5kA 380…500VACCông suất: 1.5kW, Mã lực: 2HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U22N4B |
Biến Tần ATV320 2.2kW 3P 5kA 380…500VACCông suất: 2.2kW, Mã lực: 3HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U30N4B |
Biến Tần ATV320 3kW 3P 5kA 380…500VACCông suất: 3kW, Mã lực: 4HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U40N4B |
Biến Tần ATV320 4kW 3P 5kA 380…500VACCông suất: 4kW, Mã lực: 5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U55N4B |
Biến Tần ATV320 5.5kW 3P 5kA 380…500VACCông suất: 5.5kW, Mã lực: 7.5HP, 3 Pha, Dòng cắt: 5kA, Điện áp 380…500VAC, Compact |
| ATV320U75N4B |
Biến Tần ATV320 7.5kW 3P 22kA 380…500VACCông suất: 7.5kW, Mã lực: 10HP, 3 Pha, Dòng cắt: 22kA, Điện áp 380…500VAC, Compact |
| ATV320D11N4B |
Biến Tần ATV320 11kW 3P 22kA 380…500VACCông suất: 11kW, Mã lực: 15HP, 3 Pha, Dòng cắt: 22kA, Điện áp 380…500VAC, Compact |
| ATV320D15N4B |
Biến Tần ATV320 15kW 3P 22kA 380…500VACCông suất: 15kW, Mã lực: 20HP, 3 Pha, Dòng cắt: 22kA, Điện áp 380…500VAC, Compact |
