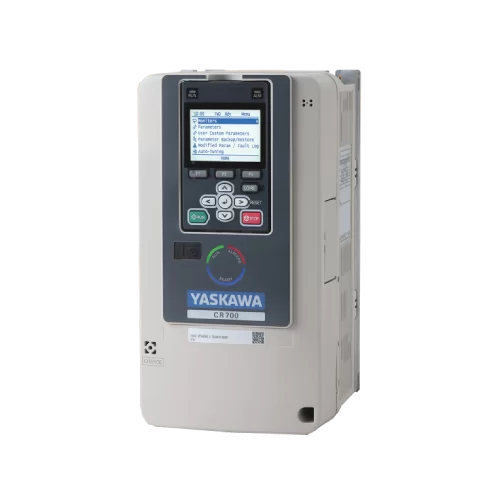

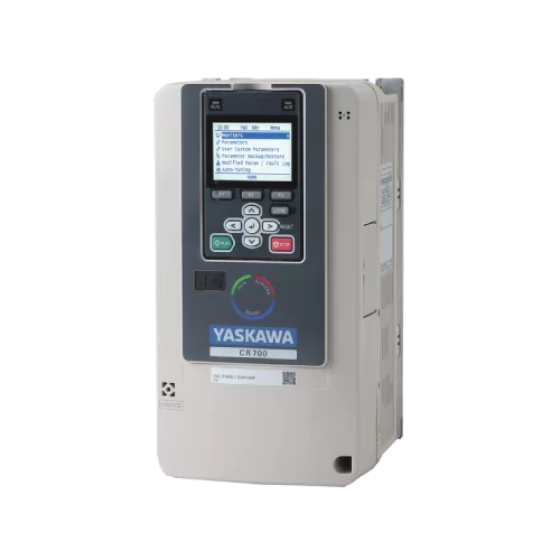

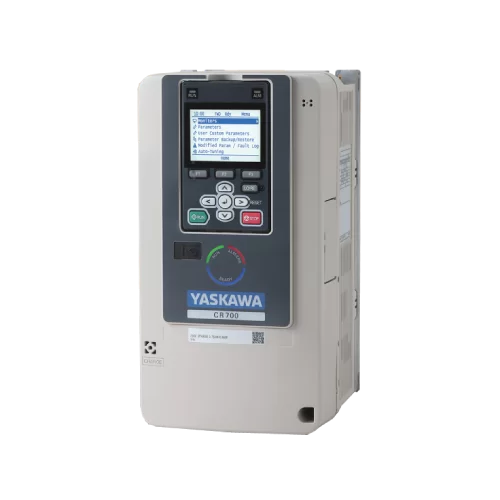

Biến Tần Yaskawa CR700
-
3
-
Biến tần Yaskawa CR700 là một dòng biến tần chuyên dụng cho các ứng dụng ứng dụng như cầu trục, cần cẩu và các thiết bị nâng hạ.
CR700 là dòng biến tần tân tiến, được nghiên cứu và phát triển với các tính năng chuyên biệt, giúp giải quyết các vấn đề phát sinh trong quá trình vận hành cầu trục.
Hãy xem nó có những tính năng đặc biệt nào nhé!
Biến tần Yaskawa CR700 – Giải pháp tối ưu cho các ứng dụng nâng hạ
Các ứng dụng của biến tần Yaskawa CR700
Với những tính năng ưu việt như khả năng điều khiển chính xác, ổn định cao và độ tin cậy vượt trội, biến tần Yaskawa CR700 là lựa chọn hàng đầu trong các ứng dụng cần trục và các hệ thống nâng hạ khác.
Cần trục:
- Cần trục công nghiệp: Dùng để nâng hạ hàng hóa trong các nhà máy, kho bãi.
- Cần trục cảng: Dùng để bốc xếp hàng hóa tại các cảng biển.
- Cần trục xây dựng: Dùng để nâng hạ vật liệu trong các công trình xây dựng.
Hệ thống nâng hạ:
- Thang máy: Điều khiển tốc độ và vị trí của thang máy.
- Máy nâng người: Đảm bảo an toàn và chính xác khi nâng hạ người.
- Hệ thống băng tải: Điều khiển tốc độ và hướng chuyển động của băng tải.
Các ứng dụng khác:
- Máy kéo: Điều khiển lực kéo và tốc độ của máy kéo.
- Máy ép: Điều khiển lực ép và tốc độ của máy ép.
Thông số kỹ thuật của biến tần Yaskawa CR700
Bảng thông số kỹ thuật biến tần Yaskawa CR700 – 200V Class
| Catalog Code CR70A2_ _ _ | 003 | 005 | 008 | 011 | 014 | 018 | 025 | 033 | 047 | 060 | 075 | 088 | 115 | 145 | 180 | 215 | 283 | 346 | 415 | |
| Công suất động cơ tối đa (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 3 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |
| Đầu vào | Dòng điện đầu vào định mức (A) | 3.6 | 4.8 | 8.9 | 12.7 | 17 | 20.7 | 30 | 40.3 | 58.2 | 78.4 | 96 | 82 | 111 | 136 | 164 | 200 | 271 | 324 | 394 |
|
Đầu ra |
Dòng điện đầu ra định mức (A) | 3.2 | 5 | 8 | 11 | 14 | 17.5 | 25 | 33 | 47 | 60 | 75 | 88 | 115 | 145 | 180 | 215 | 283 | 346 | 415 |
| Khả năng chịu quá tải | 150% dòng điện đầu ra định mức trong 60 giây Lưu ý: Có thể cần phải giảm công suất cho các ứng dụng khởi động và dừng thường xuyên. |
|||||||||||||||||||
| Tần số sóng mang | Giảm dòng điện đầu ra cho phép thiết lập tối đa 15 kHz. (Không cần giảm dòng điện đầu ra lên đến 8 kHz.) | Giảm dòng điện đầu ra cho phép thiết lập tối đa 10 kHz. (Không cần giảm dòng điện đầu ra lên đến 5 kHz.) | ||||||||||||||||||
| Điện áp đầu ra tối đa | Ba pha 200 đến 240 V Lưu ý: Điện áp đầu ra tối đa tỷ lệ thuận với điện áp đầu vào. |
|||||||||||||||||||
| Tần số đầu ra tối đa | 590 Hz Tần số có thể được thiết lập thay đổi tùy thuộc vào chế độ điều khiển được sử dụng. |
|||||||||||||||||||
| Các biện pháp cho sóng hài | DC Reactor | Tùy chọn bên ngoài | Tích hợp sẵn | |||||||||||||||||
| Chức năng phanh | Braking Transistor | Tích hợp sẵn | Tùy chọn bên ngoài | |||||||||||||||||
| Bộ lọc EMC | Bộ lọc EMC EN61800-3, C2/C3 | Nội bộ (tùy chọn của nhà máy) | ||||||||||||||||||
|
Nguồn cấp |
Điện áp định mức / Tần số định mức | ・Three-phase AC power supply 200 V to 240 V 50/60 Hz ・DC power supply 270 V to 340 V |
||||||||||||||||||
| Biến động điện áp cho phép | − 15% to 10% | |||||||||||||||||||
| Biến động tần số cho phép | ± 5% | |||||||||||||||||||
| Công suất nguồn (kVA) | 1.5 | 2.0 | 3.7 | 5.3 | 7.1 | 8.6 | 12.5 | 16.8 | 24.2 | 32.6 | 39.9 | 34.1 | 46.1 | 56.5 | 68.2 | 83.1 | 113 | 135 | 164 | |
Bảng thông số kỹ thuật biến tần Yaskawa CR700 – 400V Class
| Model CR70A4_ _ _ | 002 | 003 | 005 | 006 | 007 | 009 | 015 | 018 | 024 | 031 | 039 | 045 | 060 | 075 | 091 | |
| Công suất động cơ tối đa (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 2.1 | 3.7 | 5.5 | 7.5 | 10.1 | 14.1 | 18.5 | 21.1 | 29.1 | 37 | 45 | |
| Đầu vào | Dòng điện đầu vào định mức (A) | 1.9 | 3.5 | 4.7 | 6.7 | 8.9 | 11.7 | 15.8 | 21.2 | 30.6 | 41.3 | 50.5 | 43.1 | 58.3 | 71.5 | 86.5 |
|
Đầu ra |
Dòng điện đầu ra định mức (A) | 1.8 | 3.4 | 4.8 | 5.5 | 7.2 | 9.2 | 14.8 | 17.1 | 23.1 | 30.1 | 7.2 | 45 | 60 | 75 | 91 |
| Khả năng chịu quá tải | 150% dòng điện đầu ra định mức trong 60 giây Lưu ý: Có thể cần phải giảm công suất cho các ứng dụng khởi động và dừng thường xuyên. |
|||||||||||||||
| Tần số sóng mang | Giảm dòng điện đầu ra cho phép thiết lập tối đa 15 kHz. (Không cần giảm dòng điện đầu ra lên đến 8 kHz.) | |||||||||||||||
| Điện áp đầu ra tối đa | Ba pha 380 đến 480 V Lưu ý: Điện áp đầu ra tối đa tỷ lệ thuận với điện áp đầu vào. |
|||||||||||||||
| Tần số đầu ra tối đa | 590 Hz Tần số có thể được thiết lập thay đổi tùy thuộc vào chế độ điều khiển được sử dụng. |
|||||||||||||||
| Các biện pháp cho sóng hài | DC Reactor | Tùy chọn bên ngoài | Tích hợp sẵn | |||||||||||||
| Chức năng phanh | Braking Transistor | Tích hợp sẵn | ||||||||||||||
| Bộ lọc EMC | Bộ lọc EMC EN61800-3, C2/C3 | Nội bộ (tùy chọn của nhà máy) | ||||||||||||||
|
Nguồn cấp |
Điện áp định mức / Tần số định mức | Nguồn điện xoay chiều ba pha 380 V đến 480 V 50/60 Hz Nguồn điện một chiều 513 V đến 679 V |
||||||||||||||
| Biến động điện áp cho phép | − 15% to 10% | |||||||||||||||
| Biến động tần số cho phép | ± 5% | |||||||||||||||
| Công suất nguồn (kVA) | 1.5 | 2.8 | 3.7 | 5.3 | 7.1 | 9.3 | 12.1 | 16.1 | 23.1 | 33 | 40 | 34 | 46 | 57 | 69 | |
| Model CR70A4_ _ _ | 112 | 150 | 180 | 216 | 260 | 304 | 371 | 414 | 453 | 605 | |
| Công suất động cơ tối đa (kW) | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 250 | 315 | |
| Đầu vào | Dòng điện đầu vào định mức (A) | 105 | 142 | 170 | 207 | 248 | 300 | 373 | 410 | 465 | 584 |
|
Đầu ra |
Dòng điện đầu ra định mức (A) | 112 | 150 | 180 | 216 | 260 | 304 | 371 | 414 | 453 | 605 |
| Khả năng chịu quá tải | 150% dòng điện đầu ra định mức trong 60 giây Lưu ý: Có thể cần phải giảm công suất cho các ứng dụng khởi động và dừng thường xuyên. |
||||||||||
| Tần số sóng mang | Giảm dòng điện đầu ra cho phép thiết lập tối đa 10 kHz. (Không cần giảm dòng điện đầu ra lên đến 5 kHz.) |
Giảm dòng điện đầu ra cho phép thiết lập tối đa 5 kHz. (Không cần giảm dòng điện đầu ra lên đến 2 kHz.) | |||||||||
| Điện áp đầu ra tối đa | Ba pha 380 đến 480 V Lưu ý: Điện áp đầu ra tối đa tỷ lệ thuận với điện áp đầu vào. |
||||||||||
| Tần số đầu ra tối đa | 590 Hz Tần số có thể được thiết lập thay đổi tùy thuộc vào chế độ điều khiển được sử dụng. |
||||||||||
| Các biện pháp cho sóng hài | DC Reactor | Tích hợp sẵn | |||||||||
| Chức năng phanh | Braking Transistor | Tích hợp sẵn | Tùy chọn bên ngoài | ||||||||
| Bộ lọc EMC | Bộ lọc EMC EN61800-3, C2/C3 | Nội bộ (tùy chọn của nhà máy) | |||||||||
|
Nguồn cấp |
Điện áp định mức / Tần số định mức | Nguồn điện xoay chiều ba pha 380 V đến 480 V 50/60 Hz Nguồn điện một chiều 513 V đến 679 V |
|||||||||
| Biến động điện áp cho phép | − 15% to 10% | ||||||||||
| Biến động tần số cho phép | ± 5% | ||||||||||
| Công suất nguồn (kVA) | 84 | 113 | 136 | 165 | 198 | 239 | 297 | 327 | 370 | 465 | |
