Mẫu

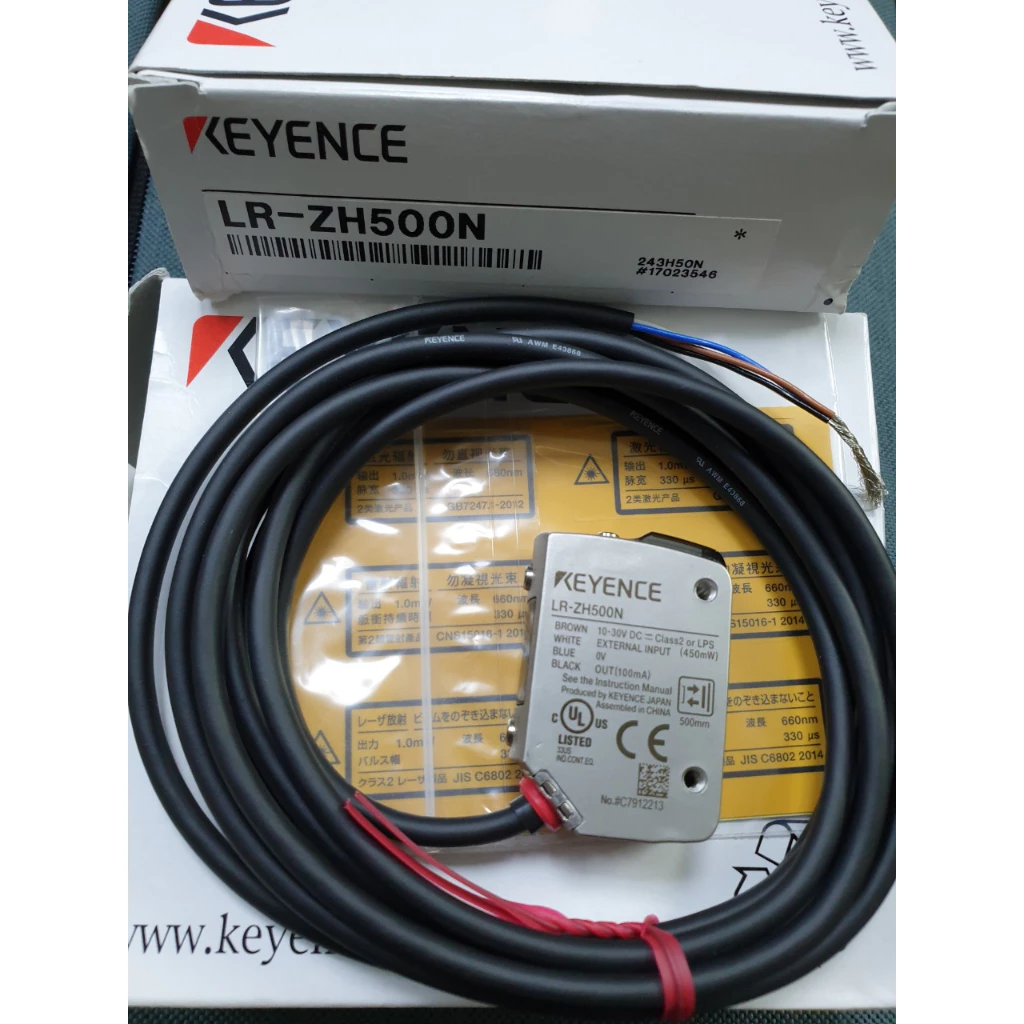

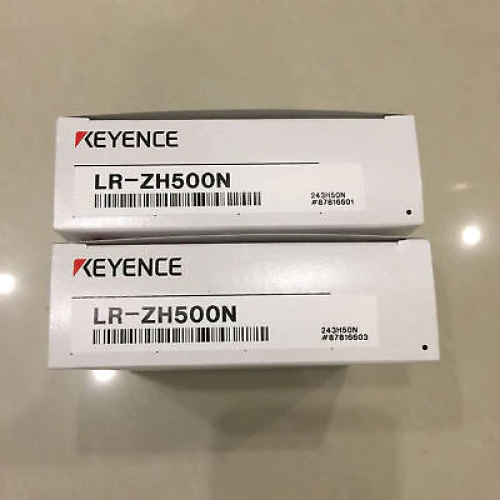

LR-ZH500N

Loại

Chức năng U.C.D.
Bộ cảm biến laser dựa trên khoảng cách

Hình dạng ngoài

Hình chữ nhật

Ngõ ra

NPN

Phương thức kết nối

Cáp 2 m

Khoảng cách có thể phát hiện được

35 đến 500 mm (465 đến 0)^*1

Độ lệch phát hiện chuẩn

35 đến 180 mm : 9 mm
180 đến 300 mm: 25 mm
300 đến 400 mm: 40 mm
400 đến 500 mm: 50 mm

Độ phân giải hiển thị

1 đến 5 (1 đến 5 mm)

Kích thước điểm

Khoảng ø3 mm

Thời gian đáp ứng

Có thể chọn 1,5 ms / 10 ms / 50 ms

Nguồn sáng

Loại

Laser màu đỏ (660 nm)

Loại laser

Sản phẩm laser Loại 2 (IEC60825-1)
Sản phẩm Laser Loại II (FDA(CDRH)Part1040.10)

Chức năng

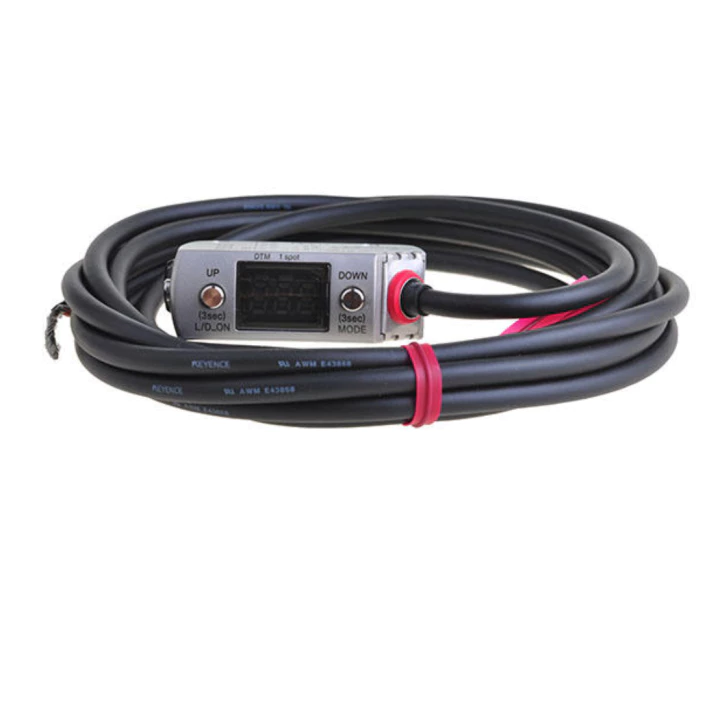

Đèn báo

Màn hình hiển thị 7 đoạn 3 chữ số (màu trắng),
đèn báo đầu ra (màu vàng),
đèn báo DATUM (màu cam),
đèn báo 1 điểm (màu xanh lam)

Bộ hẹn giờ

TẮT/Hoãn BẬT/Hoãn TẮT/Một lần bấm

Thông số kỹ thuật

Điện áp nguồn

10 đến 30 VDC, bao gồm độ gợn ±10% (P-P), Loại 2 hoặc LPS

Công suất tiêu thụ

Từ 450 mW trở xuống (Từ 18 mA trở xuống với 24 V, từ 34 mA trở xuống với 12 V)

Ngõ ra điều khiển

Cực góp hở NPN
Điện áp áp dụng từ 30 VDC trở xuống, dòng điện điều khiển từ 100 mA trở xuống, điện áp dư từ 1,2 V trở xuống với 10 mA trở xuống, 2 V trở xuống với 10 đến 100 mA

Mạch bảo vệ

Bảo vệ khỏi kết nối điện đảo ngược, quá dòng đầu ra, đột biến đầu ra, kết nối đầu ra đảo ngược

Hoạt động đầu ra

Có thể chọn BẬT đèn / BẬT màu tối

Đầu vào bên ngoài

Hiệu chỉnh thời gian đầu vào: BẬT 35 ms trở lên, TẮT 35 ms trở lên
Dừng phát laser: BẬT 2 ms trở lên, TẮT 20 ms trở lên
NPN dòng đoản mạch: Từ 1 mA trở xuống/PNP: Từ 2 mA trở xuống

Khả năng chống chịu với môi trường

Chỉ số chống chịu thời tiết cho vỏ bọc

IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), ECOLAB^*2, Diversey^*2

Cách điện

Từ 20 MΩ trở lên (500 VDC)

Ánh sáng môi trường xung quanh

Đèn bóng tròn: Ánh sáng mặt trời từ 10,000 lux trở
xuống: Từ 20,000 lux trở xuống tại khoảng cách 250 mm^*3
Đèn bóng tròn: Ánh sáng mặt trời từ 2,000 lux trở
xuống: Từ 4,000 lux trở xuống tại khoảng cách 500 mm^*3

Nhiệt độ môi trường xung quanh

-10 đến +50 °C (Không đóng băng)

Nhiệt độ lưu trữ

-25 đến +75 °C (Không đóng băng)

Độ ẩm môi trường xung quanh

35 đến 85 % RH (Không ngưng tụ)

Điện áp chống chịu

1,000 VAC, 50/60 Hz, 1 phút

Chống chịu rung

10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ

Chống chịu va đập

1,000 m/s², 6 lần theo các hướng X, Y, và Z

Vật liệu

Vỏ: SUS316L, Màn hình hiển thị: PES, Nắp ống kính: PMMA có lớp phủ chống xước,
Vòng đệm kín/đầu nối: FKM

Các phụ kiện đi kèm

Hướng dẫn sử dụng,
Nhãn cảnh báo/chứng nhận/nhận dạng FDA,
Nhãn cảnh báo/giải thích laser

Khối lượng

Xấp xỉ 110 g (Bao gồm dây cáp)
