A. GIỚI THIỆU SẢN PHẨM

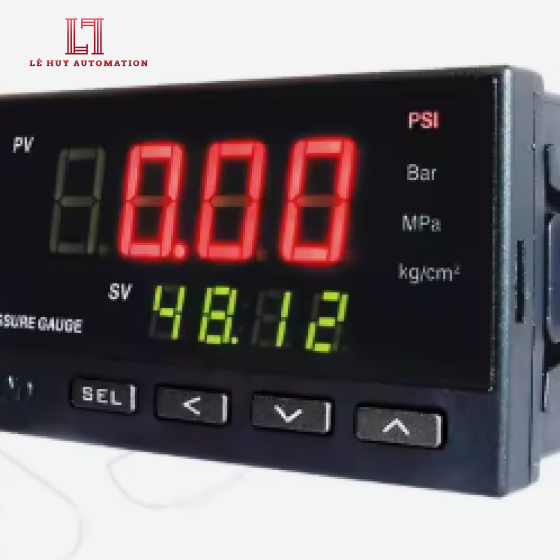

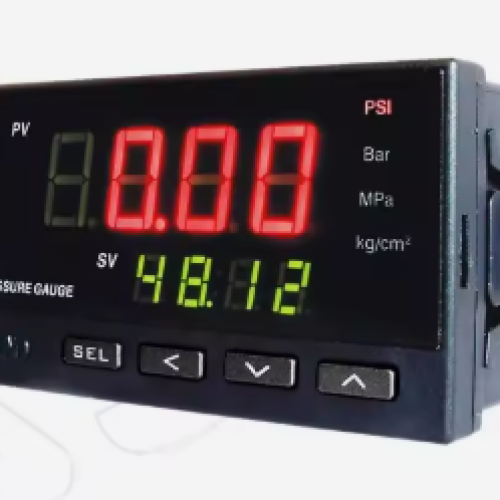

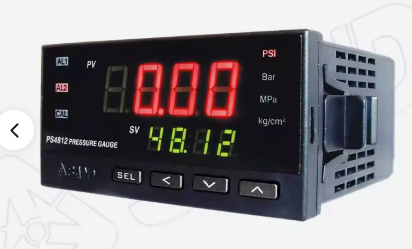

       Series PS4812 là dòng đồng hồ hiển thị áp suất kỹ thuật số thông minh

Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp như: nhựa, cao su, thiết bị đùn, máy kéo sợi hóa học, vải không dệt (non-woven fabric), polyester, hóa dầu và các ngành khác. Kể từ khi đưa vào sản xuất và trải qua thực tế kiểm nghiệm, sản phẩm đã chứng minh được các ưu điểm vượt trội: thiết kế sang trọng, hiện đại; vận hành ổn định; hiển thị chính xác; tính năng toàn diện; thao tác tiện lợi và khả năng chống nhiễu cực mạnh, thường xuyên được lựa chọn để thay thế cho các bộ hiển thị áp suất Dynisco 1380 và 1480 (Mỹ) và nhận được sự đánh giá rất cao từ phía khách hàng.

       Đồng hồ kết nối trực tiếp với các dòng Cảm biến/Bộ biến đổi áp suất dòng PT do chính công ty chúng tôi sản xuất, hoặc các dòng cảm biến áp suất nóng chảy (Melt Pressure Transmitters) của các thương hiệu nội địa khác cũng như Dynisco (Mỹ), Gefran (Ý), giúp thực hiện phép đo áp suất cho các môi trường chất nền nóng chảy, chất lưu, chất khí và các môi trường nhiệt độ cao khác. Sản phẩm tích hợp 2 cổng ra rơ-le (Relay) cảnh báo bằng tiếp điểm có thể lập trình, đầu ra tín hiệu analog tuyến tính có thể lập trình và bổ sung thêm 1 cổng truyền thông RS485.

B. THÔNG SỐ KỸ THUẬT

1. Hiển thị: Màn hình LED kỹ thuật số 2 tầng, mỗi tầng 4 chữ số, độ sáng cao (màu đỏ và xanh lá), hiển thị đồng thời giá trị áp suất thực tế (PV) và giá trị cài đặt (SV).

2. Thao tác: Cài đặt các tham số nội bộ như xóa về 0 (Clear/Tare), tự động hiệu chuẩn (Auto-calibration) và dải đo (Range) thông qua các phím bấm trên mặt máy.
3. Tín hiệu ngõ vào (Input): 2.0 / 3.3 mV/V, 0-20mA / 4-20mA / 0-5V / 1-5V / 0-10V (Tùy chọn 1 trong các loại trên).
4. Độ chính xác: 0.2% F.S (Toàn dải đo) | Tốc độ lấy mẫu: 4 lần/giây | Giá trị hiển thị áp suất: -100 ～ 9999.
5. Ngõ ra tuyến tính lập trình (Output): 0-20mA / 4-20mA / 0-5V / 1-5V / 0-10V (Tùy chọn 1 trong các loại trên).
6. Nguồn cấp: (85～265) VAC 50/60Hz, hoặc (24VDC, 24VAC) ±20%.
7. Môi trường làm việc: Nhiệt độ -10 ～ 55 ℃ (14 ～ 130 ℉), Độ ẩm ≤80％ RH.
8. Tính năng tự động hiệu chuẩn: Giúp dễ dàng cấu hình kết nối với cảm biến áp suất, đảm bảo kết quả đọc chính xác hơn.
9. Ngõ ra cảnh báo: 2 cổng ra rơ-le (Relay) dạng tiếp điểm switch, chế độ cảnh báo có thể lập trình, giá trị cảnh báo cài đặt tùy ý.
10. Nguồn phụ: Tích hợp nguồn cấp 12VDC cho cảm biến áp suất hoặc nguồn 15VDC cho bộ biến đổi áp suất (Transmitter).
11. Khóa điện tử: Hỗ trợ tính năng khóa phím, ngăn ngừa việc nhân viên không có chuyên môn thao tác sai hoặc can thiệp ngoài ý muốn.
12. Giao tiếp truyền thông: Cung cấp 1 cổng giao tiếp truyền thông ModBus-RS485 (Tùy chọn mua thêm).
13. Kích thước hình học: 48 x 96 x 89 mm | Kích thước khoét lỗ (Kích thước tủ điện): 46 x 92 mm (Dạng khoét lỗ ngang).

---

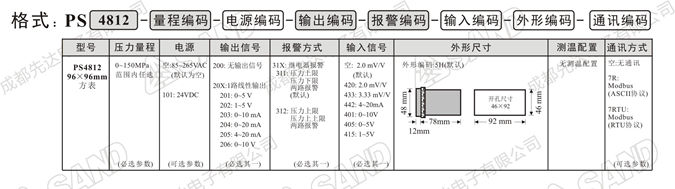

C. GIẢI THÍCH MÃ

Ví dụ 1: PS4812 - 050 - 205 - 311 - 433

• PS4812: Dòng sản phẩm đồng hồ đo và hiển thị áp suất kỹ thuật số thông minh dạng ngang thế hệ mới.
• 050: Thể hiện dải đo áp suất của đồng hồ là 0 ～ 50 MPa.
• Mã nguồn cấp (vị trí trống): Để trống mặc định sử dụng nguồn cấp 85 ~ 265 VAC.
• 205: Thể hiện đồng hồ sử dụng tín hiệu ngõ ra tuyến tính áp suất dạng dòng điện 4 ~ 20 mA.
• 311: Thể hiện đồng hồ sử dụng 2 cổng ra rơ-le (Relay) để cảnh báo Áp suất Giới hạn trên (Hi) và Giới hạn dưới (Lo).
• 433: Thể hiện đồng hồ nhận tín hiệu ngõ vào 3.33 mV/V từ cảm biến áp suất.

---
