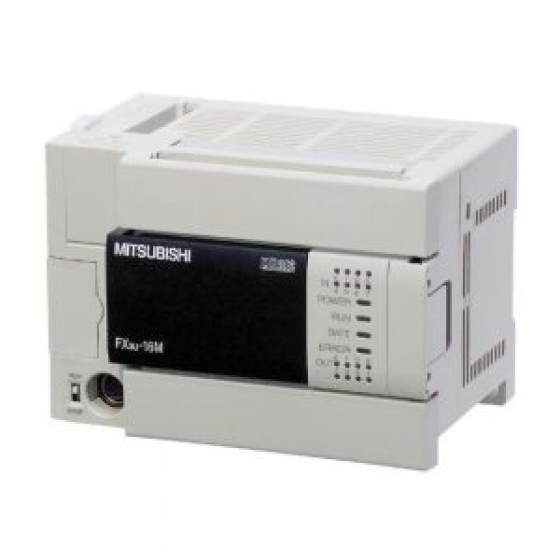

Bộ lập trình PLC Mitsubishi FX3U-16MR/ES-A (8 In / 8 Out Relay) là loại PLC phổ biến có thể được mở rộng lên đến 128 điểm I/O và có thể thêm các khối chức năng đặc biệt hoặc module mở rộng. Các chức năng giao tiếp và liên kết dữ liệu làm cho FX3U Series PLC trở nên hoàn hảo cho các ứng dụng có kích thước, truyền thông, sử dụng các khối chức năng đặc biệt và điều khiển quan trọng.

Model	FX3U-16MR/ES-A
Tên sản phẩm	PLC FX3U-16MR/ES-A
Dòng sản phẩm	FX3U Series
Dải điện áp	100 – 240 V ac
Kiểu đầu ra	Relay
Số đầu ra	8
Số đầu vào	8
Kiểu đầu vào	Sink/Source
Tín hiệu điện áp đầu vào	24V DC ±10%
Dòng điện đầu ra	8A
Kiểu lắp đặt	DIN Rail
Thời gian đáp ứng	0.065 μs
Dung lượng chương trình	64000 Steps
Ngôn ngữ lập trình	Ladder Logic
Nhiệt độ hoạt động tối đa	+55°C
Bộ nhớ	64000 Steps
Giao diện lập trình	Computer, HMI
Nhiệt độ hoạt động tối thiểu	0 ° C
Kiểu kết nối	USB, RS232C, RS485
Cáp kết nối	FX-USB-AW, USB-SC09, USB-SC09-FX
Phần mềm sử dụng	GX-Works 2 hoặc GX-Developer hoặc FX-PCS/WIN-E.
Nguồn cấp ngoài	5 -30 VDC
Điện năng tiêu thụ	30W
Trọng lượng	0.65kg



Lựa chọn CPU Khối cơ bản Mitsubishi FX3U Series

SKU	Mô tả	Điện áp nguồn

FX3U-16MR/ES-A	8 inputs; 8 relay outputs	110-220V
FX3U-16MT/ES-A	8 inputs; 8 transistor outputs; sink	110-220V
FX3U-32MR/ES-A	16 inputs; 16 relay outputs	110-220V
FX3U-32MT/ES-A	16 inputs; 16 transistor outputs; sink	110-220V
FX3U-48MR/ES-A	24 inputs; 24 relay outputs	110-220V
FX3U-48MT/ES-A	24 inputs; 24 transistor outputs; sink	110-220V
FX3U-64MR/ES-A	32 inputs; 32 relay outputs	110-220V
FX3U-64MT/ES-A	32 inputs; 32 transistor outputs; sink	110-220V
FX3U-80MR/ES-A	40 inputs; 40 relay outputs	110-220V
FX3U-80MT/ES-A	40 inputs; 40 transistor outputs; sink	110-220V
FX3U-128MR/ES-A	64 inputs; 64 relay outputs	110-220V
FX3U-128MT/ES-A	64 inputs; 64 transistor outputs;sink	110-220V

Đang xem 1 đến 12 trong tổng số 12 mục

Kích thước lắp đặt PLC



Download tài liệu Mitsubishi FX3U Series

► Catalogue Mitsubishi FX3U Series
► Manual Mitsubishi FX3U Series

Module mở rộng thường dùng

Model	Mô tả
Analog control
FX2N-2AD	PLC, FX2N Analog input module; 12 bit; 2 analog inputs
FX2N-2DA	PLC, FX2N Analog output module; 12 bit; 2 analog outputs
FX2N-4AD	Khối chức năng D/A, 4 kênh vào: -10~10VDC / -20~20mA / 4~20mA (11bit
FX2N-4DA	Khối chức năng D/A, 4 kênh ra: -10~10VDC/ 0~20mA/ 4~20mA (11bit +
FX2N-8AD	PLC, FX2N Analog input module; 16 bit; 8 analog inputs
FX3U-4DA	PLC, FX3U Analog output module; 16 bit; 4 analog outputs for current or voltage
FX3U-4AD	PLC, FX3U Analog input module; 16 bit; 4 analog inputs for current or voltage
FX3U-4AD-ADP	PLC, FX3U Analog input module; 12 bit; 4 analog inputs for current or voltage
FX3U-4DA-ADP	PLC, FX3U Analog output module; 12 bit; 4 analog outputs for current or voltage
FX2N-5A	PLC, FX2N Analog modul; 4 analog inputs, 16 bits; 1 analog output, 12 bits
FX3G-1DA-BD	PLC, FX3G Analog adapter, 1 analog ouput, 12bit
FX3G-2AD-BD	PLC, FX3G Analog adapter, 2 analog inputs, 12bit
FX3U-3A-ADP	PLC, FX3U analog module, 12 bit; 2 analog inputs, 1 analog output
FX2N-4AD-PT	Module nhiệt độ (Loại PT)
FX2N-4AD-TC	Module nhiệt độ (Loại K)
FX3U-4AD-TC-ADP	PLC, FX3U Analog input module for thermo-elements; 4 thermo-coupler inputs
FX3U-4AD-PT-ADP	PLC, FX3U Analog input module for Pt100 elements; 4 Pt100 inputs
FX3U-4AD-PTW-ADP	SPS, FX3U Analog input module for Pt100 elements; 4 inputs; wide temp. range
FX3U-4AD-PNK-ADP	SPS, FX3U Analog input module for Pt1000/Ni1000 elements; 4 Pt1000/Ni1000 inputs
FX3U-4LC	PLC, FX3U Temperature control module, 4 inputs, 4 transistor outputs, PID loop
FX3UC-4AD	PLC, FX3UC Analog input module; 16 bit; 4 analog inputs for current or voltage
FX0N-3A	Khối chức năng A/D và D/A kết hợp, 2 kênh vào và 1 kênh ra: 0 ~ 5/10VDC /
FX2N-2LC	Khối chức năng điều khiển nhiệt độ: 2 kênh vào Thermocouple/ Pt100, 2 ngõ ra
I/O
FX2N-8ER	PLC, FX2N Modular extension unit; 4 inputs, 4 relay outputs
FX2N-8EX	PLC, FX2N Modular extension unit; 8 inputs
FX2N-8EYR	PLC, FX2N Modular extension unit; 8 relay outputs
FX2N-8EYT	PLC, FX2N Extension unit; 8 transistor outputs, sink
FX2N-16ER	PLC, FX2N Modular extension unit; 8 inputs, 8 relay outputs
FX2N-16EX	PLC, FX2N Modular extension unit; 16 inputs 24 VDC; sink
FX2N-16EYR	PLC, FX2N Modular extension unit; 16 relay outputs
FX2N-16EYT	PLC, FX2N Modular extension unit; 16 transistor outputs; sink
FX2N-32ER	PLC, FX2N Compact extension unit AC 100-240 V; 16 inputs,16 relay outputs
FX2N-48ER	Khối mở rộng 24 ngõ vào, 24 ngõ ra Relay.
FX2N-48ER-DS	PLC, FX2N Compact extension unit DC 24 V; 24 inputs, 24 relay outputs
FX2N-48ER-UA1/UL	24 inputs (110V AC), 24 relay outputs, 100-240V AC supply
FX2N-48ET-DSS	PLC, FX2N Compact extension unit DC 24 V; 24 inputs, 24 transistor outputs
FX2N-48ET-ESS/UL	PLC, FX2N Compact extension unit AC 100-240 V; 24 inputs, 24 transistor outputs
FX3G-2EYT-BD	FX3G BD Board 2 Transistor Outputs
FX3G-4EX-BD	FX3G BD Board 4 Inputs DC24V
Network communication
FX3G-232-BD	PLC, FX3G Interface module RS232C
FX3G-422-BD	PLC, FX3G Interface adapter RS422
FX3G-485-BD	PLC, FX3G Interface module RS485, 1:n Multidrop, network expansion until 50 m
FX3U-32DP	PLC, FX3U PROFIBUS Module; Slave-Station (DP)
FX3U-422-BD	PLC, FX3U RS422 Interface module; for MELSEC FX3U
FX3U-485-BD	PLC, FX3U RS485 Interface module, 1:n Multidrop, network expansion until 50 m
FX3U-485ADP-MB	PLC, FX3U RS485 Interface module, 1:n Multidrop, Modbus RTU/ASCII (master/slave)
FX-232AWC-H	Bộ chuyển đổi giao tiếp từ RS-232C sang RS-422, dùng cho FX1S/1N/3G/3U/3UC.
FX-USB-AW	Bộ chuyển đổi giao tiếp từ USB sang RS-422, dùng cho FX1S/1N/3U/3UC.
FX2N-16CCL-M	Khối giao tiếp mạng CC-Link Ver. 1.0, chức năng làm trạm Master của mạng.
FX2N-232IF	PLC, FX2N RS232C Interface module including memory
FX2N-32CCL	PLC, FX2N Communication module for CC-Link; Slave Modules
FX2N-32DP-IF-D	PLC, FX2N Communikation module for PROFIBUS-DP; Slave-Remote-I/O Station, 24VDC
FX2N-64CL-M	PLC, CC-LINK/LT Module; Master Module
FX2N-64DNET	PLC, FX2N DeviceNet-Modules; Slave module
FX3G-485-BD-RJ	FX3G RS485 BD Board;RJ45 Connector Type
FX3U-128ASL-M	PLC, FX3U Communication module ASLINK Master
FX3U-16CCL-M	PLC FX Series, FX3U CC-Link Master Module
FX3U-232-BD	PLC, FX3U RS232C Interface module; for MELSEC FX3U
FX3U-232ADP-MB	PLC, FX3U RS232C Interface module incl. Modbus RTU/ASCII (master/slave)
FX3U-485ADP-MBH	PLC RS485 interface adapter inlcuding Modbus RTU/ASCII (Master/Slave), extension
FX3U-64CCL	PLC, FX3U Communication module for CC-Link; Slave Modules
FX3U-64DP-M	PLC, FX3U Communication module for Profibus DP Master connection
FX3U-CAN	PLC FX Series, FX3U CAN Module
FX3U-CF-ADP	Bộ chuyển đổi cho việc lưu trữ dữ liệu (data logging).
FX3U-CNV-BD	Bộ chuyển đổi giao diện.
FX3U-ENET	PLC, FX3U Communication modul for Ethernet 10/100MBit; RJ45, TCP/IP
FX3U-ENET-ADP	PLC;FX3U Ethernet Adapter Module
FX3U-ENET-L	Khối truyền thông Ethernet, chuẩn: MC-Protocol, TCP/IP, UDP. Cable: CAT5e STP…
FX3U-ENET-P502	PLC, FX3U Communication module for Ethernet 10/100MBit; RJ45, TCP/IP, MB-support
FX3U-J1939	PLC FX Series, FX3U 1939 communication Module
FX3U-USB-BD	PLC, FX3U USB Interface module incl. USB cable (3m)
Positioning control
FX2N-10PG	PLC, FX2N High speed pulse output of 1 MHz
FX3U-1PG	PLC FX Series, FX3U 1 axis positioning module
FX3U-20SSC-H	PLC, FX3U Two-axis positioning module with SSCNET III for MR-J3-B servo motors
FX3U-2HSY-ADP	PLC, FX3U Two-axis positioning module for stepper and servo motors (200 kHz)
FX2N-1PG-E	Khối chức năng cho điều khiển vị trí 1 trục;
FX2N-1RM-E-SET	Khối điều khiển CAM điện tử: 1 trục (sử dụng resolver F2-720RSV), 48 ngõ ra, độ
FX2N-20GM	Khối điều khiển vị trí chạy độc lập: bộ nhớ 7.8 kStep (RAM), điều khiển 2 trục (đồng bộ/ độc lập), tần số xung ra Max. 200kHz.
High-speed counting
FX2N-1HC	Khối chức năng đếm xung tốc độ cao: 1 kênh (1-pha/ 2-pha), tần số Max. : 50 kHz.
FX3U-2HC	PLC, FX3U High-speed counter module (200kHz)
FX3U-4HSX-ADP	PLC, FX3U High-speed counter module (4x 200 kHz)



Thông tin bổ sung

Thương hiệu	Mitsubishi
Thời gian bảo hành	1 Năm
Ngõ ra	Relay
Điện áp ngõ vào	110V, 220V
Kích thước	90x130x86mm
Series	Mitsubishi FX3U
