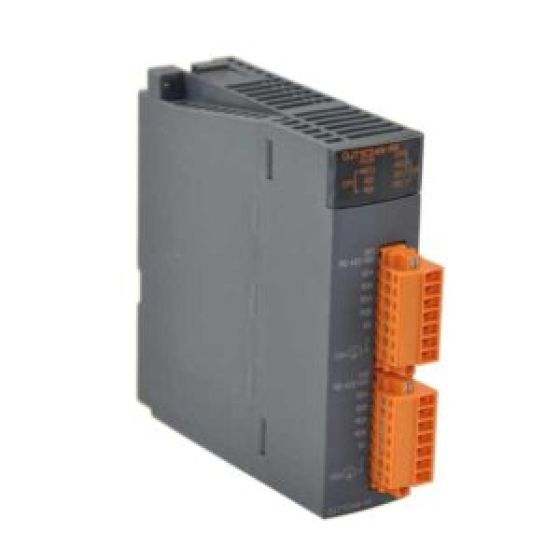

Module truyền thông Mitsubishi QJ71C24N-R4 (RS-422/485)
-
2
-
SKU: QJ71C24N-R4
Nhà Sản Xuất: Mitsubishi
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: hóa đơn VAT
| Tiêu đề | Nội dung |
| Mã sản phẩm | QJ71C24N-R4 |
| Interface | CH.1 & CH.2: RS-422/485 (2-piece thrust-type terminal block). |
| Communication Method | – MELSEC Protocol: Half-duplex. – Other Protocols: Full/half-duplex. |
| Synchronization Method | Asynchronous (start/stop bits). |
| Transmission Speed | 50–230,400 bps. – CH.2 không hỗ trợ 230,400 bps. – Tổng tốc độ 2 kênh ≤ 230,400 bps. |
| Data Format | – Start bit: 1. – Data bits: 7/8. – Parity: Optional (odd/even) hoặc none. – Stop bit: 1/2. |
| Error Detection | – Parity check (tùy chọn). – Checksum (tùy protocol). |
| Transmission Control | Hỗ trợ DC1/DC3 (Xon/Xoff) và DC2/DC4. Không hỗ trợ DTR/DSR, RS/CS, CD. |
| Network Configuration | – MELSEC: 1:1, 1:n, m:n (≤32 thiết bị). – Bidirectional: Chỉ 1:1. |
| Transmission Distance | Tối đa 1,200 m (tổng chiều dài cáp). |
| Occupied I/O Points | 32 điểm (intelligent I/O). |
| Power Consumption | 0.39 A (5V DC). |
| Dimensions | 27.4 mm (W) × 98 mm (H) × 90 mm (D). |
| Weight | 0.20 kg. |
| Access Cycle | – MELSEC: Xử lý trong END processing của CPU. – Khác: Gửi/nhận theo lệnh. |
